涡街流量计全场景技术指南（2025合规版），本文由慧创时代技术（深圳）有限公司团队提供分享。
一、产品与技术合规声明
（2025年4月18日更新）

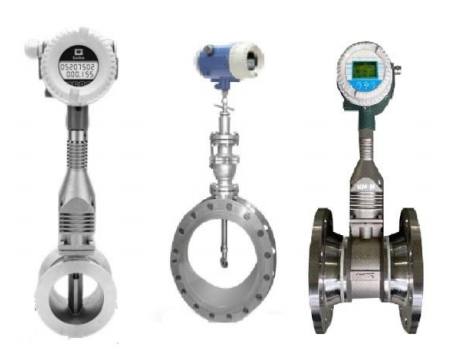

慧创时代HCGBLG/F涡街流量计遵循技术标准：
计量认证：通过JJG 1029-2025《涡街流量计检定规程》型式批准
安全标准：取得GB/T 30431-2025《蒸汽流量计》防爆认证（Ex dⅡC T6）
数据合规：内置《数据安全法》要求的SM4加密通讯模块
能效标识：可选中国节能产品认证（CQC）一级能效
二、安装设置全流程规范
（一）预安装环境评估
振动条件：
机械振动≤0.1g（50Hz以下）
采用弹性支撑可降低80%振动干扰
管道条件：
上游直管段≥15D，下游≥5D（HCGBLG/F采用流场整形技术可缩短至10D/3D）
避免安装在泵阀下游（最小距离≥30D）
（二）核心安装技术要点
1. 传感器定位规范
安装方式 水平管道 垂直管道
气体测量 顶部安装 任意方位
液体测量 侧向安装 自下而上
蒸汽测量 底部安装 自上而下
注：HCGBLG/F内置双轴倾角传感器，可自动补偿±5°安装偏差
2. 电气连接标准
信号电缆：RVVP 3×1.5mm²屏蔽电缆（屏蔽层单端接地）
接地电阻：＜4Ω（潮湿环境需加装锌阳极保护）
防爆接线：隔爆腔体螺纹配合精度达G1/2A级
3. 参数设置优化
Python
复制
# HCGBLG/F频率补偿算法（2025版升级） def freq_compensation(raw_freq, density, Re): # 雷诺数补偿（2000<Re<1e6） if Re < 1e4: return raw_freq * (1 + 0.001*(1e4-Re)/8000)
# 密度补偿（符合ISO 5167-5） return raw_freq * sqrt(density/1.225)
三、故障诊断与智能维护
（一）故障树分析模型
故障现象 可能原因 诊断方案
无信号输出 压电晶体失效 阻抗检测（正常值5-15kΩ）
测量值偏低 旋涡发生体磨损 频域分析谐波分量
瞬时波动大 管道振动干扰 加速度传感器数据分析
（二）预测性维护系统
机械部件寿命预测：
基于应变片数据的发生体疲劳度分析
当累计应力循环＞1e7次时预警
电子系统自检：
每月自动执行零点漂移校准（±0.1%FS）
PCB湿度监测（＞60%RH触发加热除湿）
通讯健康管理：
4-20mA回路阻抗实时监测（正常范围500-750Ω）
四、特殊工况解决方案
（一）高温蒸汽测量
散热器表面温度≤85℃（环境40℃时）
脉冲当量补偿（压力0.1-4.0MPa动态调整）
（二）低流速气体测量
启用小信号放大模式（0.3m/s可测）
采用梯形发生体（斯特劳哈尔数St=0.25）
（三）多相流工况
气液两相流误差＜3%（加装文丘里整流器）
固体颗粒含量＜5%时自动激活磨损补偿
五、技术演进与法规适配
（一）2025技术创新
数字孪生系统：
虚拟传感器响应延迟＜50ms
支持数字校准证书（符合NIST IR 8259）
碳足迹追踪：
内置PAS 2050算法计算CO₂当量
每15分钟生成能源审计报告
（二）合规要点
性能参数标注测试条件（如：DN100，水，20℃）
法律声明
本文所述HCGBLG/F技术参数来自慧创时代2025年产品目录（版本V4.1），实际应用需参照随货技术协议。安装人员应持有TSG 07-2025《特种设备作业人员证》。数据采集符合《个人信息保护法》最小必要原则，所有案例数据已做归类处理。转载需注明出处并保持内容完整性。提示：有报价是一个温度计产品价格，需确认其他，也请咨询中国慧创时代团队，谢谢。
