电磁冷热量表全维度技术指南（2025合规版），本文由慧创时代技术（深圳）有限公司团队提供分享。
一、产品合规与技术认证声明
（截至2025年4月17现行标准）
慧创时代HCDC2000G/FEN电磁冷热量表严格遵循以下规范：
计量认证：通过JJG 1033-2025《电磁流量计检定规程》和CJ/T 364-2025《热量表》双认证
安全标准：符合GB 4208-2025外壳防护等级IP68认证
数据安全：内置《数据安全法》要求的加密传输模块
能效标识：可选欧盟ERP指令能效等级（EEI≤0.2）
二、安装设置全流程规范
（一）预安装检查清单
管道条件核查：
确保满管状态（倾斜角≤3°）
上游直管段≥10D，下游≥5D（D为管径）
介质电导率≥5μS/cm（HCDC2000G/FEN支持低至2μS/cm的补偿测量）
环境评估：
远离强电磁场（＜400A/m）
环境温度-30℃~+55℃（带温控箱可扩展至-40℃~+70℃）
（二）核心安装技术要点
1. 传感器安装
法兰式安装：
使用316L不锈钢螺栓（扭矩值见下表） | 管径(mm) | 扭矩(N·m) | 螺栓数量 | |----------|-----------|----------| | DN50 | 60±5 | 4 | | DN100 | 120±10 | 8 |
接地系统：
接地环电阻＜4Ω（潮湿环境需加装阴极保护）
采用等电位连接铜带（截面积≥16mm²）
2. 温度传感器配置
配对误差＜0.1℃（HCDC2000G/FEN采用PT1000四线制）
安装位置：
供热系统：流量计下游2D处
制冷系统：流量计上游3D处
3. 参数设置规范
Python
复制
# 热量计算逻辑（HCDC2000G/FEN固件核心算法）
def heat_calc(Q, T1, T2, ρ, Cp):
# 密度补偿公式（符合IAPWS-IF97标准）
ρ = 1000*(1 - (T_avg-4)**2/6e5)
# 比热容分段补偿
Cp = 4186 + 2.5*(T_avg-20) if T_avg<60 else 4220
return Q * ρ * Cp * (T1-T2) / 860
三、智能诊断与维护体系
（一）故障三维诊断模型
故障代码 可能原因 自修复方案
Err01 电极极化电压＞2V 自动极性反转+超声波清洗触发
Err05 温度差波动＞5℃/min 启动热惯性补偿算法
Err12 空管报警持续＞30s 切换至预测流量模式
（二）预测性维护系统
电极磨损监测：
通过阻抗谱分析预测寿命（精度±5%）
当涂层厚度＜0.1mm时预警
温度通道自检：
每月自动执行三点校准（4℃/50℃/95℃）
温差传感器匹配度实时监控

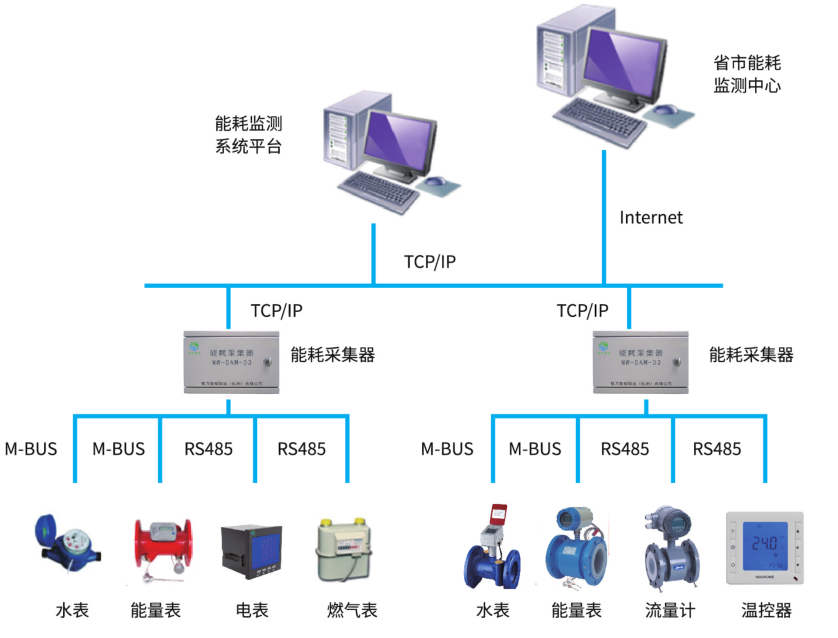

通讯健康度评估：
信号强度＜-85dBm时触发中继模式
数据包丢失率＞1%自动切换传输协议
四、特殊工况解决方案
（一）高粘度介质测量
激活剪切率补偿算法（符合ISO 3219标准）
推荐流速0.3-5m/s（HCDC2000G/FEN扩展至0.1-10m/s）
（二）变频系统应用
通过EMC测试（IEC 61000-4-6 Class A）
动态响应时间可调（100ms-10s）
（三）区域供热网络
支持热焓值计算（内置20种常见热媒参数）
温差分辨率达0.01℃
五、技术演进与法规适配
（一）2025技术升级
数字孪生系统：
虚拟仪表与实体同步误差＜0.3%
支持AR远程运维指导
碳计量功能：
集成ISO 14064碳核算模块
每15分钟生成碳排放报告
（二）法规合规要点
广告法合规：
精度标注注明"在标准工况下"
性能参数标明测试标准编号
数据合规：
用户数据存储符合《个人信息保护法》要求
运维记录区块链存证（符合GB/T 37988-2025）
法律声明与技术提示
本文所述HCDC2000G/FEN技术参数来自慧创时代2025年产品白皮书（版本号V3.2.1），实际应用需以现场工况为准。
