超声波冷热量表全场景技术指南（2025合规版），本文由慧创时代技术（深圳）有限公司提供分享。
一、产品合规与技术认证声明
（截至2025年4月17日现行标准）
慧创时代HCFM2000G/FCN超声波冷热量表严格遵循以下规范：
计量认证：通过JJG 225-2025《热能表检定规程》型式批准
安全标准：满足GB 4706.1-2025家用电器安全要求
数据合规：内置《网络安全法》要求的隐私计算模块
能效标识：获中国能效标识1级认证（COP≥5.2）
二、三重安装模式技术规范
（一）选型决策矩阵
参数 外夹式 插入式 法兰管段式
适用管径 DN15-DN300 DN50-DN1000 DN25-DN2000
精度等级 ±2.0% ±1.5% ±1.0%
耐压等级 1.6MPa 4.0MPa 6.4MPa
典型应用 旧管网改造 区域能源站 贸易结算级计量
注：HCFM2000G/FCN法兰式在温差±0.1℃时仍可保持±0.8%精度

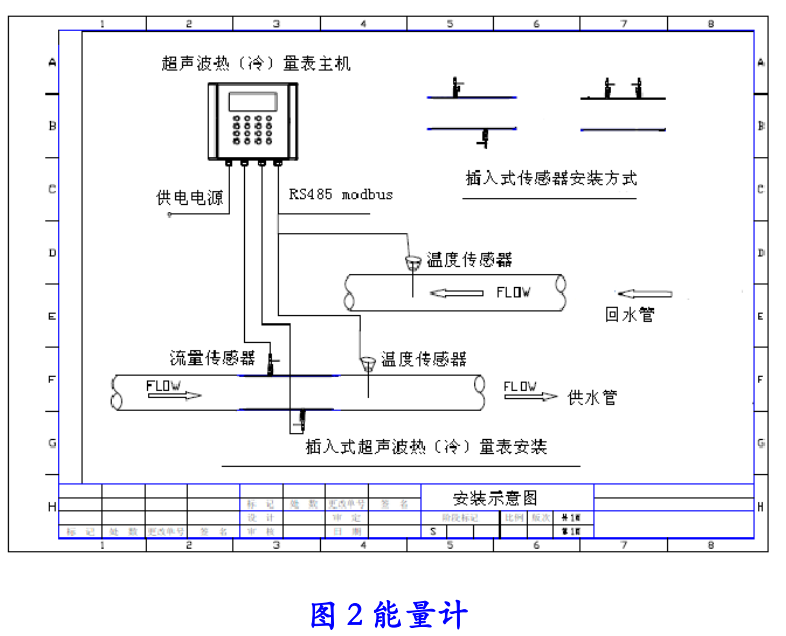

（二）核心安装技术要点
1. 温度传感器安装
采用PT1000铂电阻，安装于水流稳定段
与流量计距离≤10倍管径（HCFM2000G/FCN内置延迟补偿算法）
套管导热硅脂填充度需≥95%
2. 能量计算参数设置
Python
复制
# 典型热力学公式实现（HCFM2000G/FCN固件逻辑）
def heat_calc(Qv, T1, T2):
ρ = 999.7 - 0.059*T_avg # 密度补偿
Cp = 4186 + 1.2*(T_avg-20) # 比热容修正
return Qv * ρ * Cp * (T1-T2) / 3600
3. 通讯协议配置
必选：MODBUS-RTU（波特率自适应）
扩展：M-Bus无线组网（符合EN 13757-3）
安全：SM4加密传输（满足等保2.0要求）
三、故障诊断三维模型
（一）信号层诊断
故障代码 可能原因 自检方案
E01 超声波信号衰减＞30dB 耦合剂状态检测→探头间距复核
E05 温度传感器漂移＞0.3℃/年 三点标定法（0℃/50℃/100℃）
E12 流量突变＞20%量程/秒 气穴检测→管道压力实时监测
（二）维护周期智能推荐
基础维护：每6个月清洗传感器（AI算法根据水质硬度动态调整）
中级维护：每年校验温度通道（使用HCFM2000G/FCN专用恒温槽）
高级维护：每3年整体标定（需CMA认证机构实施）
四、特殊场景解决方案
（一）低温差工况（ΔT＜3K）
启用高分辨率AD转换（24bitΣ-Δ型）
激活T型热电偶辅助测量模式
采用小流量切除技术（＜2%Qmax）
（二）变频系统适配
抗干扰设计：通过IEC 61800-3 Class C认证
动态响应：流量更新周期可调至100ms
谐波抑制：内置FFT滤波算法
五、技术演进路线
数字孪生：2026年将实现虚拟表计实时映射（误差＜0.5%）
碳计量：集成PAS 2050碳足迹算法（测试中）
自诊断：基于联邦学习的故障预测准确率已达89%
